塑料模具廠的制作流程你清楚嘛？如果不清楚，那么現在就帶你了解，塑料模具廠從接到塑料模具制作任務書開始后面還有著許許多多的步驟，都是必不可少的，今天就來給你介紹一下塑料模具廠整個的制作流程是怎么樣的。
一、接受任務書
1.經審查和簽署的正式圖紙塑料模具廠應標明塑料的牌號和透明度。2.零件的說明或技術要求。3.產量。4.制件樣品

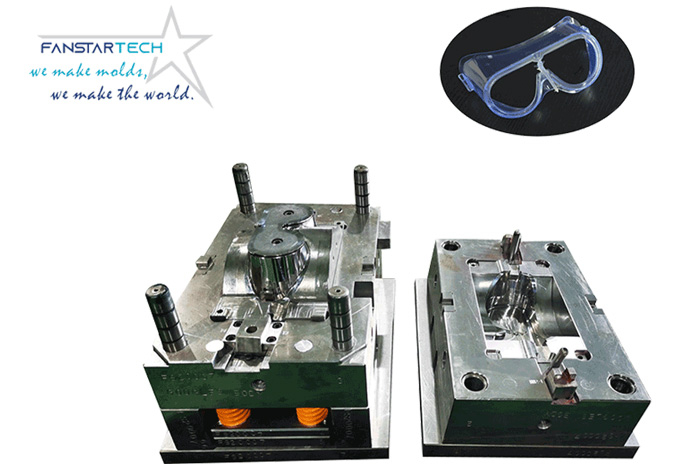

塑料模具廠塑料模具
二、收集、分析、消化原始資料
1.塑料模具廠消化圖紙以及消化工藝數據，分析所提出的設備型號、成型方法、模具結構類型、材料規格是否合適。2.確定成型方法：直壓法、鑄壓或注射法。3.選擇成型設備，模具根據成型設備的類型而定，所以塑料模具廠必須熟悉各種成型設備的性能、規格和特點。4.具體結構方案。
三、影響模具結構及模具個別系統的因素很多，很復雜。
塑料模具廠應要做到以下要求：1、型腔布置。2、確定分型面。3、確定澆注系統和排氣系統。4、選擇頂出方式、決定側凹處理方法和抽芯方式。5、決定冷卻、加熱方式及加熱冷卻溝槽的形狀、位置、加熱元件的安裝部位。6、根據模具材料、強度計算或者經驗數據，確定模具零件厚度及外形尺寸，外形結構及所有連接、定位、導向件位置。7.確定主要成型零件，結構件的結構形式。8、考慮塑料模具各部分的強度，計算成型零件工作尺寸。

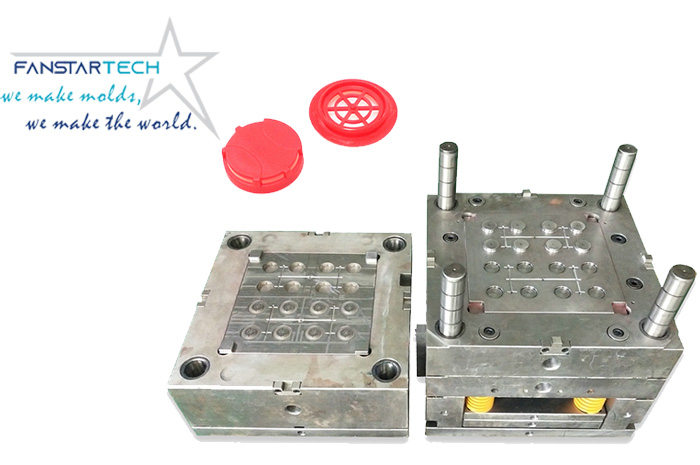

塑料模具廠塑料模具
四、繪制塑料模具圖
1、繪制總裝結構圖，總裝圖塑料模具廠應盡可能以1:1的比例繪制，從空腔型腔，同時繪制主視圖和其他視圖，2、繪制所有零件圖，塑料模具廠從模具總裝圖上拆畫零件的順序為：從內到外，從復雜到簡單，從成型零件到結構零件。
五、校對、審圖、描圖、送曬
六、塑料模具廠對模具進行試模及修模。
塑料模具廠完成加工后，也必須進行試模，以查看模具零件的質量，如果發現問題，及時修理模具以消除錯誤。

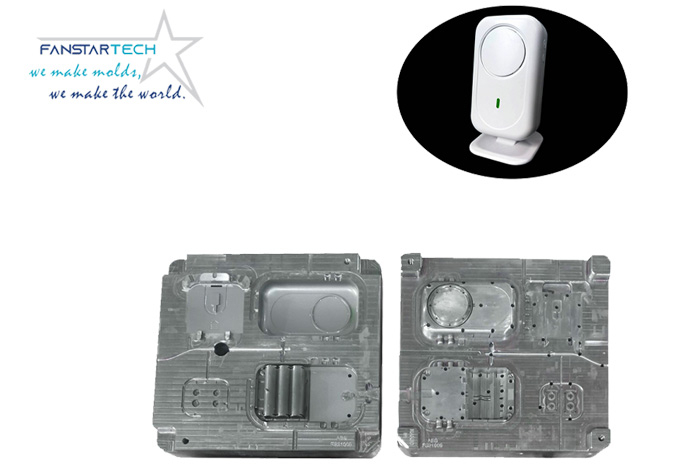

塑料模具廠塑料模具
七、整理資料進行歸納
塑料模具廠應從模具設計開始到模具加工成功及檢驗合格期間所產生的技術資料，如任務書、零件圖、技術手冊、模具維修記錄等，應按規定進行系統整理、裝訂和編號，這看起來很麻煩，但對于塑料模具廠將來修復模具和設計新模具非常有用。
